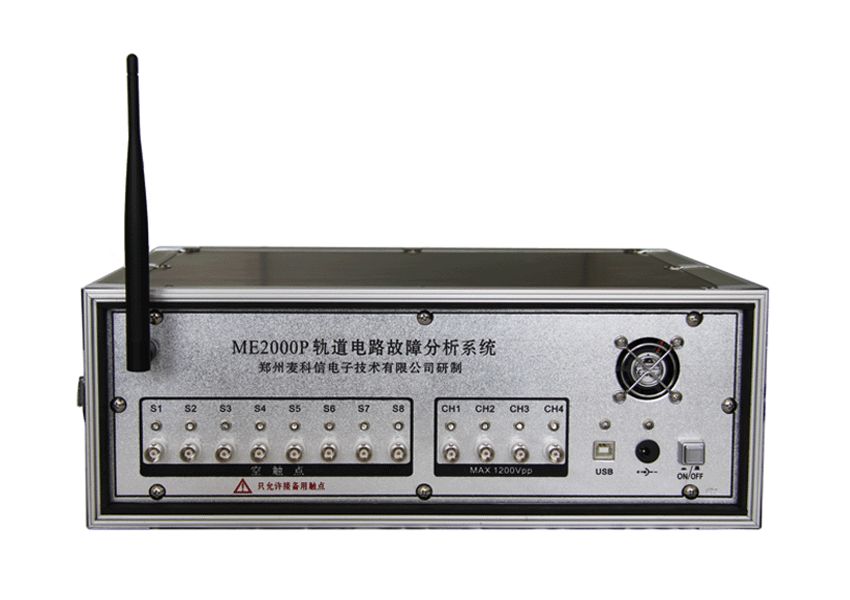

ME2000P轨道电路故障分析系统
ME2000P轨道电路故障分析系统

发布时间:2012/3/6 16:20:40发布人:信息员

来源:麦科信电子人气:

概述:  ME2000P轨道电路故障分析系统采用现代计算机技术、DSP数字信号处理技术、信号调制与采集技术研制而成。该系统能对各种轨道电路信号进行长时间地检测记录、回放分析、打印等功能。 系统以笔记本电脑及专用软件作为处理平台,软件具有良好的人机界面,可以对被测量的所有信号进行曲线、波形、频谱或细化谱分析,为处理疑难问题和瞬间故障提供全面的分析手段。
  • 主要特点
  • 技术指标
  • 产品配件
  • 产品图片
  • 资料下载

1、利用曲线记录分析和回放功能

v     可对4个信号采集通道和8个开关量通道输入信号进行长达7天的连续记录,记录时间间隔可达微秒级;

v     系统将输入信号实时绘制成曲线,可对被测信号进行数字显示及趋势记录和数字记录;

v     可通过日期和时间对数据进行准确的定位查询和回放分析。

2、波形分析功能

v     系统可对输入信号经数据处理后以波形的方式直观显示出来;可显示当前被测信号波形、频率、电流(电压)值,定位某点可计算出该点时刻和电压(电流)值;

v     系统采用“原始波形、数字滤波后波形”两种波形对比显示方式,并可对波形进行放大、缩小处理,可对故障点情况进行细化分析;

v     通过波形的查看,可以一目了然地看出波形的畸变,以及波形上的毛刺干扰。

3、频谱分析功能

v     对各种信号进行频谱分析,并计算出信号的频率和幅度;

v     针对移频信号可进行细化谱分析,计算出信号的上下边频、中心频率、低频和幅度。








1、使用条件

v          工作湿度:不大于80RH

v          供电方式:专用直流电源;

v          大气压强:74kPa107kPa(海拔高度4500以下)

v          电压测量端口输入阻抗:不小于1MΩ

v          输入交流电压范围:0400V有效值(峰-峰值1130V

v          输入直流电压范围:0400V

2、直流测量指标

v          测量范围:0400V

v          显示分辨率:1mV0.01V0.1V

v          测量误差:±1.0%±1d

3、单频测量指标

v          频率测量范围:10Hz5000Hz

v          频率显示分辨率及测量误差:分辨率0.1Hz,误差±0.1Hz+1d

v          幅度灵敏度:不大于10mV(10mA)

v          电压真有效值显示分辨率:1mV0.01V0.1V

v          电压真有效值测量误差:±1.0%±1d

v          电流真有效值显示分辨率:1mA0.01A

v          电流真有效值测量误差:±2.0%±1d

4、移频测量指标

.4.1 中国移频制式

v          中心频率显示分辨率及测量误差:分辨率0.1Hz,误差±0.1Hz+1d

v          边频显示分辨率及测量误差:分辨率0.1Hz,误差±0.3Hz+1d

v          低频频率显示分辨率及测量误差:分辨率0.01Hz,误差±0.03Hz+1d

v          幅度灵敏度:不大于10mV(10mA)

v          移频载频测量范围:485Hz915Hz

v          低频调制频率测量范围:6Hz30Hz

v          电压真有效值显示分辨率:1mV0.01V0.1V

v          电压真有效值测量误差:±1.0%±1d

v          电流真有效值显示分辨率:1mA0.01A

v          电流真有效值测量误差:±2.0%±1d

4.2  UM71/WG-21/ZPW-2000制式

v          中心频率显示分辨率及测量误差:分辨率0.1Hz,误差±0.1Hz+1d

v          边频显示分辨率及测量误差:分辨率0.1Hz,误差±0.3Hz+1d

v          低频频率显示分辨率及测量误差:分辨率0.01Hz,误差±0.03Hz+1d

v          幅度灵敏度:不大于10mV(10mA)

v          移频载频测量范围:1680Hz2620Hz

v          低频调制频率测量范围:6Hz30Hz

v          电压真有效值显示分辨率:1mV0.01V0.1V

v          电压真有效值测量误差:±1.0%±1d

v          电流真有效值显示分辨率:1mA0.01A

v          电流真有效值测量误差:±2.0%±1d

5、补偿电容测量指标

v          电容测量范围:0.1uF100uF

v          显示分辨率:0.1uF

v          电容测量误差:±5+1d

v          幅度灵敏度:不大于10mV(10mA)

v          电容测量条件:在线运行。

6、相敏测量指标

v          电压真有效值显示分辨率:1mV0.01V0.1V

v          电压真有效值测量误差:±1.0%±1d

v          相角测量显示分辨率:0.1°

v          相角测量误差:±0.5°±1d

.7、阻抗测量指标

v          接触阻抗测量显示分辨率:0.01mΩ0.1 mΩ0.01Ω0.1Ω)

v          接触阻抗测量误差:±5.0%±1d

v          阻抗测量条件:100mA<电流<20A1mV<电压<400V、在线运行(注:当         回路电流小于100 mA时,测量误差会有所增大);

v          测量范围:1mΩ800Ω

8、电流钳性能指标

v            钳口可卡电缆直径:不大于40mm

v            电流测量范围:10mA20A

v            电流钳重量:约300


v     笔记本电脑

v     测试专用软件

v     电源适配器

v     BNC线

v     USB连接线

v     鳄鱼夹

v     电流钳

v     室内测试专用插头




 下载信息  [文件大小:912.26 KB 下载次数: 次]
点击下载文件:ME2000P轨道电路故障分析系统说明书.rar






.
