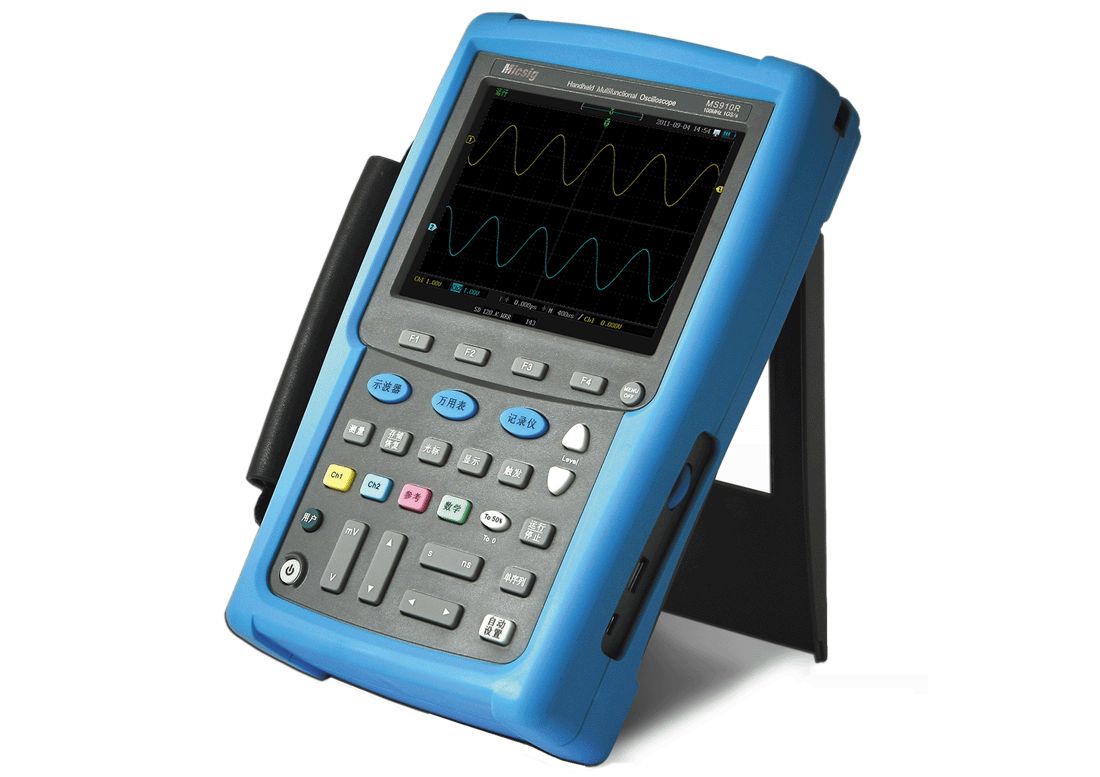

MS910R铁路信号专用示波器
MS910R铁路信号专用示波器

发布时间:2012/3/20 16:28:38发布人:信息员

来源:麦科信电子人气:

概述:  MS910R铁路信号专用示波器是定向为铁路部门研制的,集示波器,万用表,移频表,记录仪,串行总线分析仪于一体的高性能示波器。带宽100MHz、实时采样率1GS/s、存储深度240k,拥有高达19万次/秒的波形刷新率,其性能可完全替代所有同带宽台式示波器,并具有台式示波器无法比拟的性能及优点。特别适合铁路人员野外作业。
  • 主要特点
  • 技术指标
  • 产品配件
  • 产品图片
  • 资料下载

 完全电气隔离,使用更安全
CH1CH2、万用表三通道之间完全电气隔离,同时连接三个被测电路系统而不用考虑电气关系。

可触控操作

触控操作,让波形缩放、移动、菜单选择变得随心所欲,虽然没有台式示波器功能繁多的操作面板,却能达到台式示波器无法企及的操控性能。


大屏幕显示,色彩细腻,层次清晰,纤毫毕现

640×480的高分辨率显示,让彩色余晖显示更细腻,层次更清晰,变化更流畅,用户可根据需要或个人喜好设置数据在屏幕上暂留时间,这种暂留不影响波形的实时更新,只是像CRT显示器那样,让每一个数据从我们眼前渐渐隐去。


高达19万次/秒的波形刷新率

高刷新率示波器就像高速摄像机一样,高速摄像机把高速运动的物体抓拍成一张张变化微小的图片,从而可以看清运动的细节;高刷新率示波器则高速捕获信号随时间变化的每一个瞬间,让每一瞬间都尽可能的在屏幕上加以显示,而不是像普通示波器那样,让绝大部分时间的信号都逃过了我们的眼睛。尤其在动态复杂信号和隐藏在正常信号下的异常波形的捕获方面,高刷新率示波器有着特别重要的优势。


支持高清视频触发

支持波形动态录制

强光、弱光环境下提供不同的显示模式


串行总线解码

串行总线解码可对RS-232/UARTLINCANSPII2C、1553B429等串行总线进行触发和分析,帮助用户调试分析总线错误。


波形动态录制


数据记录仪

记录仪支持万用表测量记录、示波器测量结果记录和示波器波形记录三种模式。支持外部存储器扩展,不限时记录数据。


万用表

自动量程;可相对测量(零点参考);同时显示测量最大值、最小值、平均值。


移频表

铁路专用功能主要有移频信号测量、高压脉冲信号测量、相敏信号测量和轨道电路调整表。




型号:MS910R
带宽 100MHz
上升时间 ≤3.5ns
实时采样率 单通道:1GS/s,双通道:500MS/s
存储深度 单通道:240k,双通道:120k
最大刷新率 19万次/秒
垂直系统
输入通道数量 2个示波器通道,1个万用表通道
带宽限制 20MHz(-3dB)
输入耦合 直流,交流,接地
输入阻抗 1MΩ±1%与15pF±3pF并联
输入灵敏度范围 5mV/div~50V/div
垂直分辨率 9位
最大输入电压 CAT Ⅱ600V  CAT Ⅲ 300V
各通道间隔离电压 CAT Ⅱ1000V   CAT Ⅲ 600V
BNC参考到大地浮地电压 CAT Ⅱ1000V   CAT Ⅲ 600V
直流增益精度(典型) 5mV/div~50V/div, 2.0%
水平系统
时基范围 4ns/div~10s/div
时基延时时间范围 -12格~50s
时基精度 20ppm
采样模式 正常、平均、峰值、包络
动态录制 约2小时
存储波形 4组存储波形,可外接U盘存储
触发系统
触发类型 边沿、脉宽、逻辑、视频、串行总线触发
触发耦合 直流、交流、高频抑制、低频抑制、噪声抑制
触发模式 自动、正常、单次
触发源 CH1、CH2、外部
触发抑制范围 200ns~10s
测量
自动测量类型 31种
光标类型 水平光标、垂直光标、十字光标
数学
双波形 加、减、乘、除
FFT窗口设置 矩形、汉明、布莱克曼-哈里斯、汉宁
显示特征
显示屏 5.7英寸 TFT LCD 触摸屏
分辨率 640×480
波形格数 水平12格×垂直8格
格式 YT和XY
内插方式 Sin(x)/ x
余辉 自动、100ms~10s或∞
I/O端口
Mini USB2.0 接PC
USB2.0 接U盘
探头
工作电压 CAT 300V
衰减比例 10:1
测量显示 DC~250MHz
万用表
测量类型 电压、电流、电阻、电容、二极管、温度、湿度、铁路轨道信号等12种物理量
测量精度 4位
频宽 最大值、平均值、最小值3种显示方式,均带有时间标记
记录仪
记录内容 万用表
示波器测量
示波器波形
记录时基 10s/div~2min/div
记录时间 49s~无限制
电源
适配器 输入:100-240VAC,50-60Hz,2A; 输出:12VDC,5A
电池 容量7.4V/6000mAh,持续工作时间4~5小时
工作环境
温度 -20℃ ~ +50℃
湿度 <85%RH
机械规格
尺寸 254mm*160mm*60mm
重量 仪器重量:1380g(不含电池) 标配附件:691g  标配电池:200g




标准配件

v        500MHz10X探针

v        万用表表笔线

v        7.4V/6000mAh锂电池

v        电源适配器

v        USB电缆


选购配件

v        1GHz示波器有源探针

v        BNC转接线

v        BNC电缆

v        BNC转接头

v        鳄鱼夹

v        7.4V/9000mAh锂电池

v        交直流电流钳

v        仪器手提箱

v        手提包




.
